후타바 T16IZ 메뉴얼 상세 분석_Part3 (Manual P.15~P.17)

T16IZ 조종기 설명

P15~P17

https://jerry-rc.tistory.com/3

후타바 T16IZ 조종기 메뉴얼 (Datasheet) Futaba T16IZ Pilot Manual (Datasheet)

후타바 매뉴얼은 위의 링크에서 다운로드할 수 있습니다.



조종기 안테나

모든 무선 주파수 전송과 마찬가지로 신호 전송의 가장 강한 영역은 조종기의 안테나 측면 부분이라고 합니다.

대부분의 사람들이 조종기를 일자로 펴서 사용하시는데 실제로는 측면에서 신호 전송이 가장 강하게 이루어진다는 점을 알고 계셔야 합니다.

즉 안테나가 모델(비행기, 헬기)를 직접 향해서는 안되며 안테나를 조절할 필요가 있다고 설명되어 있습니다..

아래의 그림을 참고하시면 이해하는데 많은 도움이 될 것입니다.

안테나 동작 방법 및 사용법



안테나는 상하 90도 각도로 이동할 수 있고 좌우로 90도의 각도로 움직일 수 있습니다. 안테나를 빼는 방법은 조종기를 정면으로 바라본 상태에서 안테나 우측 기준 하단에 손톱을 이용하여 살짝 들어주면 됩니다. 고정이 되어있어 약간의 힘을 주면 쉽게 제거할 수 있습니다. 마찬가지로 다시 원상태로 복구시킬 때는 약간의 힘을 주어 딸깍 소리가 날 때까지 밀어 넣어주면 됩니다.

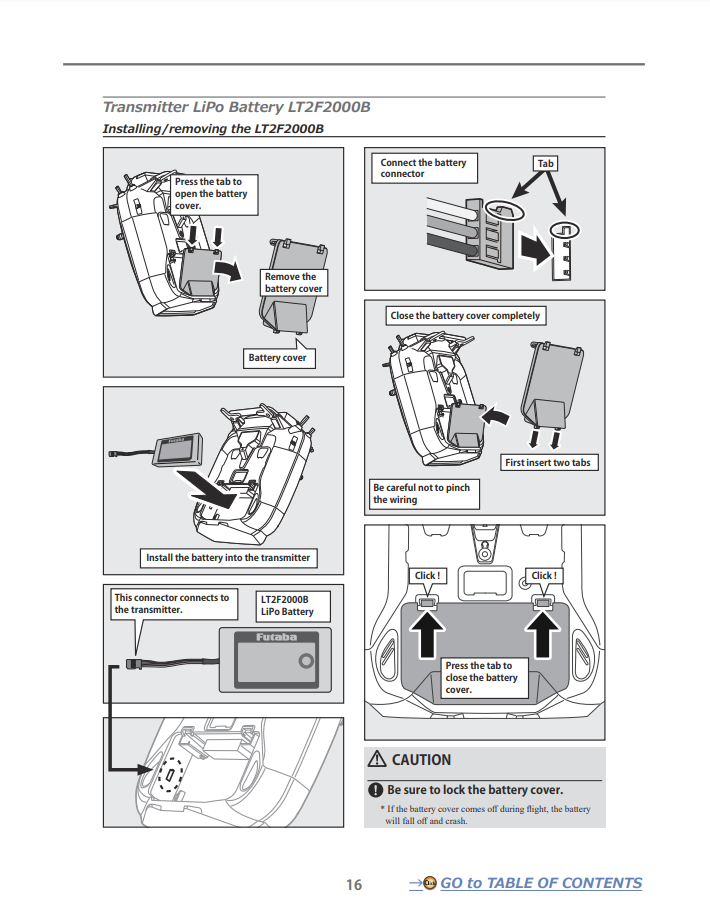

16페이지의 내용은 배터리 결합 방법입니다. 크게 어려움 없이 진행할 수 있습니다.



배터리 충전



배터리 충전 방법

배터리 충전기는 조종기에 따로 포함되어 있지 않습니다. 따로 구매를 해주셔야 합니다.

정격충전기 사양은 AC 어댑터 USB A to C타입 5V-2A급 또는 후타바 옵션 중 USB타입 AC 어댑터를 구매하시면 됩니다.



배터리 충전 단자는 조종기의 우측 하단부에 있으며 실리콘을 제거하면 USB C타입 충전 단자가 보입니다.

요즘 휴대폰 고속 충전기의 하나인 PD충전기 (C-to-C) 충전기의 경우 출력전류가 2A이상인데 조종기에 연결하였더니 충전이 되지 않는 현상이 발생했습니다.  보호회로가 적용되어 있는 듯합니다. 반드시 2A 정격에 맞는 충전기를 사용하시기 바랍니다.

배터리에 5V 2A 충전기를 연결하면 LED가 점등됩니다. 빨간불이 점등된 경우 충전 중임을 의미하며 초록불이 점등된 경우 완충 상태임을 나타냅니다.



이번 포스팅을 마무리로 조종기의 가장 기초 설명에 대해 알아보았습니다. 다음 포스팅부터는 실제 조종기의 동작 방법 및 원리에 대해 집중적으로 작성하도록 하겠습니다.
