Vs code에서 MPLAB X IDE 사용하기

MPLAB X IDE를 Visual Studio에서 사용할 수 있다고 해서 사용 해보려고 했으나

적용된지 얼마 안되어 그런지 자료들이 많이 없었다.



이 블로그에서  MPLAB Extension for VS Code 설치 부터 초기 세팅 방법까지 설명하고자 한다.



먼저 구글에 MPLAB Vs code를 검색하면 MPLAB Extension for Vs code 항목이 나타나고

홈페이지에 접속해 다운로드 해준다.



Visual Studio에서 자체적으로 다운로드 할 수도 있는데

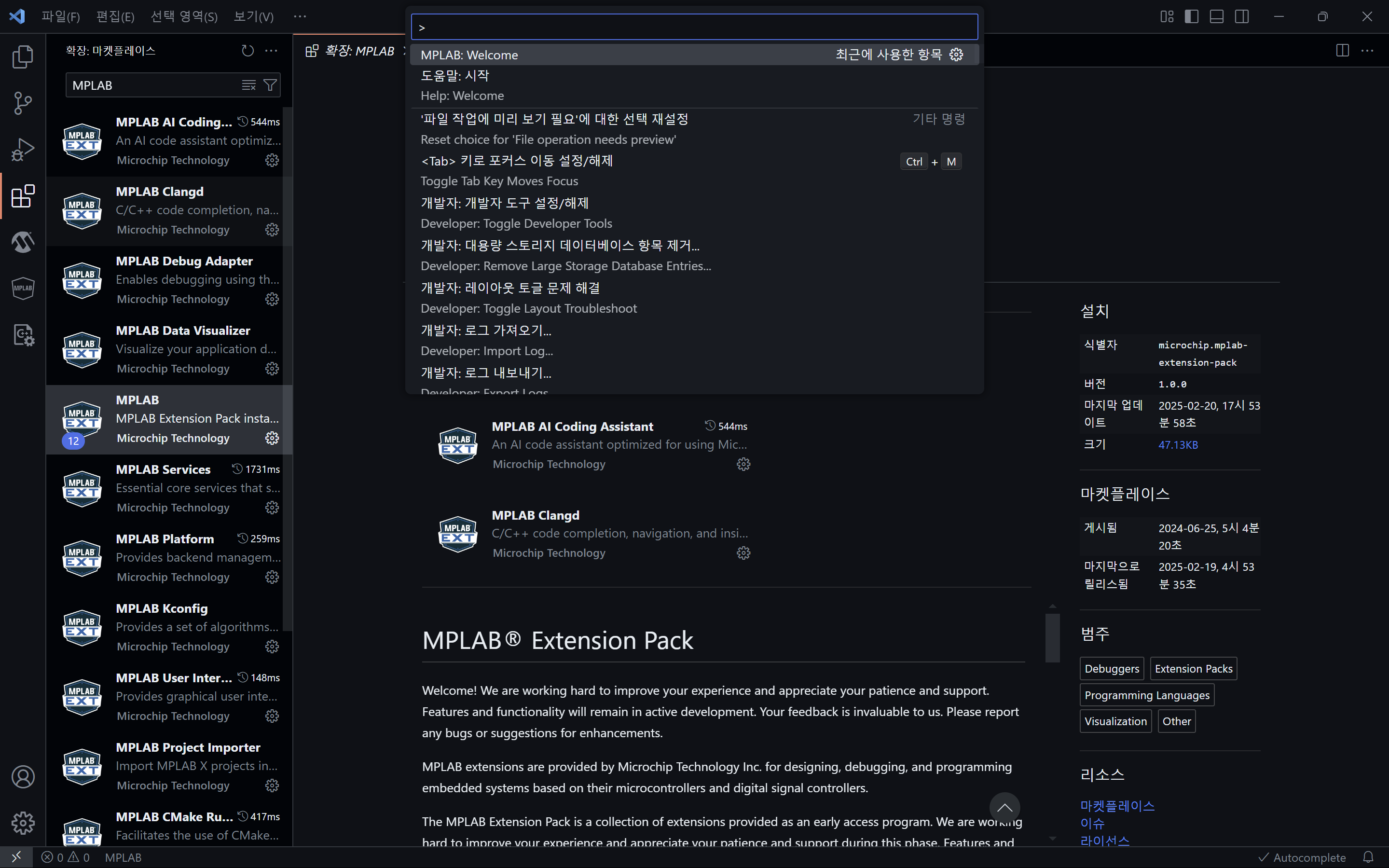

Visual Studio 확장 탭에서 MPLAB을 검색하면 한번에 확장팩을 다운로드 받을 수 있다.





그 후 명령창에서 MPLAB Welcome 을검색하며 튜토리얼을 진행할 수 있다.





명령창에서 명령 표시 및 실행 클릭 (단축키 ctrl+shift+p) 후 MPLAB을 검색하면 아래와 같이 MPLAB에 관련된 항목들이 나열되어야 하는데 본인은 관련항목들이 나타나지 않는 문제로 애를 먹었다.



MPLAB Welcome을 클릭하게 되면 순서대로 약간의 예제 형식들이 진행되게 되는데 먼저 Create New Project를 클릭하여 기본 프로젝트를 생성한다.



순서대로 프로젝트의 경로를 지정하고 사용하고자하는 칩(Device)을 선택 후 사용하고자 하는 컴파일러까지 선택하면 된다.

본인은 myproject라는 프로젝트를 기본 경로에 지정하였으며 Device는 DSPIC30F4011 Compiler는 XC16을 선택하였다.





Configure Project -> Edit Project Properties에서 Device 혹은 Compiler를 수정할 수 있다.



설치와 세팅을 진행하다 보면 우측 하단에 MPLAB과 관련된 프로그램 설치에 관련하여 창이 나타나게 되는데 설치를 진행해주면 좌측에 MPLAB 로고가 생기게 된다.





Tool의 설정(톱니바퀴)을 클릭하여 사용하고 있는 다운로더/디버거를 활성화 할 수 있다.

그리고 좌측 하단의 project 윈도우에서 본인이 선정한 Device와 Toolchain(Compiler), 경로등을 확인할 수 있다.
